Внутренние коммуникации:

Пандусы внутри зданий:

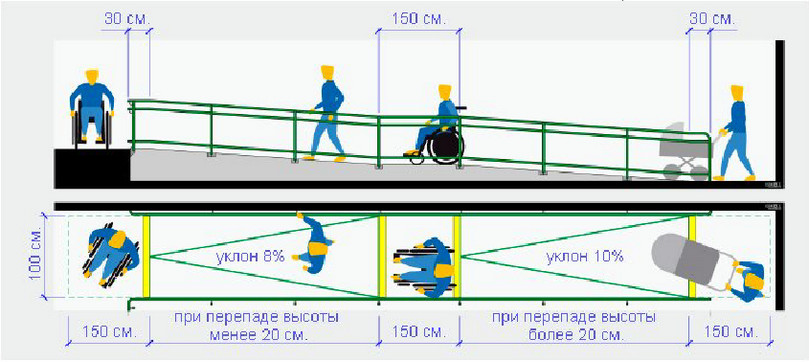

Пандус (Рисунок 33, рисунок 2) необходимо оборудовать при перепаде высоты пола на путях движения более 4 см. или для дублирования лестницы (Рисунок 30). Конструкция пандуса и его ограждения должны иметь такую же огнестойкость, как и само здание

Ширина и высота пандуса:

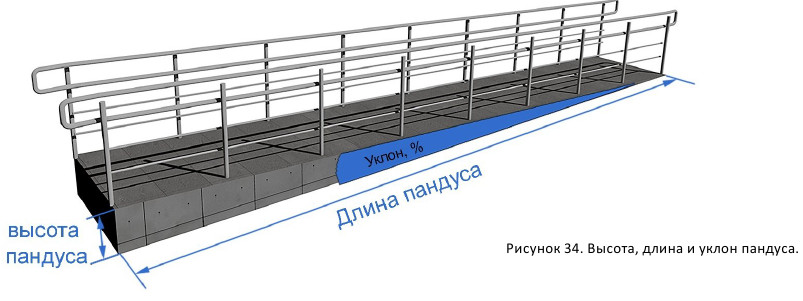

Ширина пандуса – не менее 1 метра. Ширина пандуса (Рисунок 33, 37) измеряется в самой его узкой части - между бортиками или самое узкое место между поручнями. Высота подъёма каждого марша пандуса не должна превышать 80 см. (Рисунок 34).

Уклон марша пандуса:

при перепаде высот более 20 см.49 – не более 10%
при перепаде высот менее 20 см.50 – не более 8%

Уклон пандуса измеряется в процентах (%) или в соотношении высоты к длине (например: 1/6). Длина пандуса – это длина горизонтальной проекции наклонного участка пандуса (Рисунок 34). Чтобы узнать уклон пандуса необходимо: высоту пандуса поделить на его длину и умножить на 100. Длина промежуточных площадок между маршами пандуса должна быть не менее 1,5 метра. (Рисунок 33)

Бортики у пандуса:

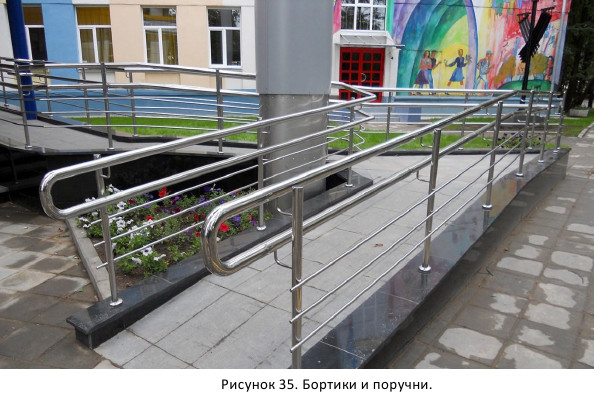

Каждый пандус должен иметь по бокам оградительные бортики (Рисунок 35). Бортики нужны для того, чтобы предотвратить скатывание и опрокидывание коляски в сторону от пандуса (в случае скатывания - в бортик упирается колесо коляски). Если отсутствуют бортики, то инвалид-колясочник может не суметь удержаться на пандусе, даже держась за поручни. Иногда строители вместо бортиков устанавливают дополнительное ограждение (перила) на высоте 20-40 см. от поверхности пандуса. Такой поручень убережёт инвалида от падения с пандуса, но при этом человек, сидящий в коляске может повредить себе ноги (коляска при скатывании упрётся не колёсами в бортик, а колясочник ударится ногами в ограждение). (Рисунок 3) Высота оградительных бортиков по обеим сторонам пандуса должна быть не менее 5 см.

Площадки перед пандусом:

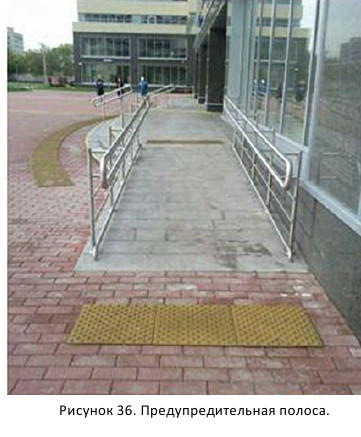

С каждой стороны пандуса (у начала и конца) должна присутствовать предупредительная полоса шириной не менее 80 см. и контрастирующая по цвету и рельефу к прилегающим поверхностям. (Рисунок 36)

Перила и поручни у пандусов и лестниц:

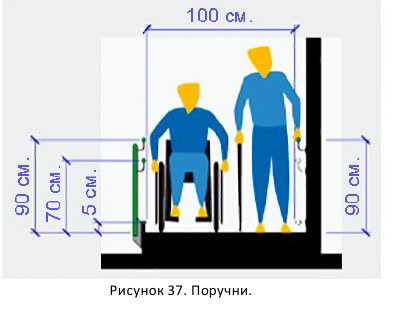

С двух сторон пандуса и лестницы должны быть ограждения (перила). Поручни у перил лестниц должны располагаться на высоте 90 см. Поручни (Рисунок 37) на пандусе должны быть двойными с каждой стороны и должны располагаться на высоте 70 и 90 см. Диаметр поручней должен быть в пределах от 3 до 5 см. При прямоугольном сечении – 4 см.

Длина поручней должна превышать длину марша пандуса с каждой стороны на 30 см. или более. Поручни на всём протяжении, а также на поворотах лестниц и пандусов должны соединяться между собой так, чтобы поручень был непрерывным по всей длине. Концы поручней должны загибаться вниз. Поручни должны быть окрашены в яркий и заметный цвет, который виден даже при слабом освещении.

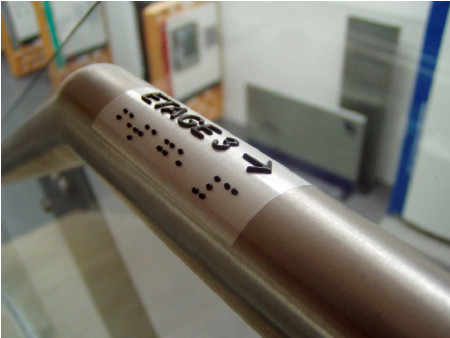

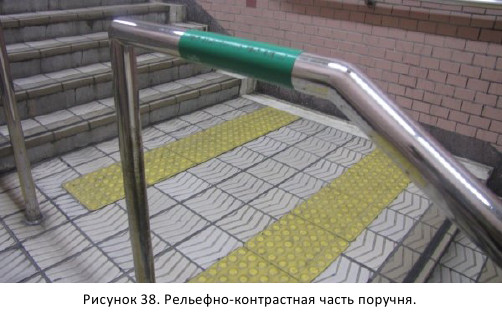

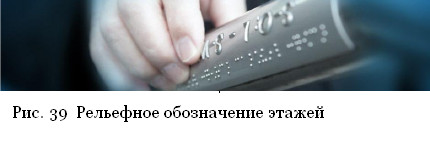

Поручни лестниц в местах, которые соответствуют первой и последней ступеням лестничного марша, должны быть рельефными и контрастно-окрашенными по отношению к основной части поручня (Рисунок 38). На верхней или боковой поверхности поручня должны быть размещены рельефные обозначения этажей (Рисунок 39). Размеры цифр должны иметь ширину 10 мм68, высоту 15 мм и возвышаться над поверхностью поручня на высоту 2 мм.
